三维组态

三维组态用于创建可交互的三维设备场景。可在场景中放置 GLB 模型、二维组件、图表和点位，并将设备实时数据、视频监控及控制指令绑定到点位或模型部件。

场景管理

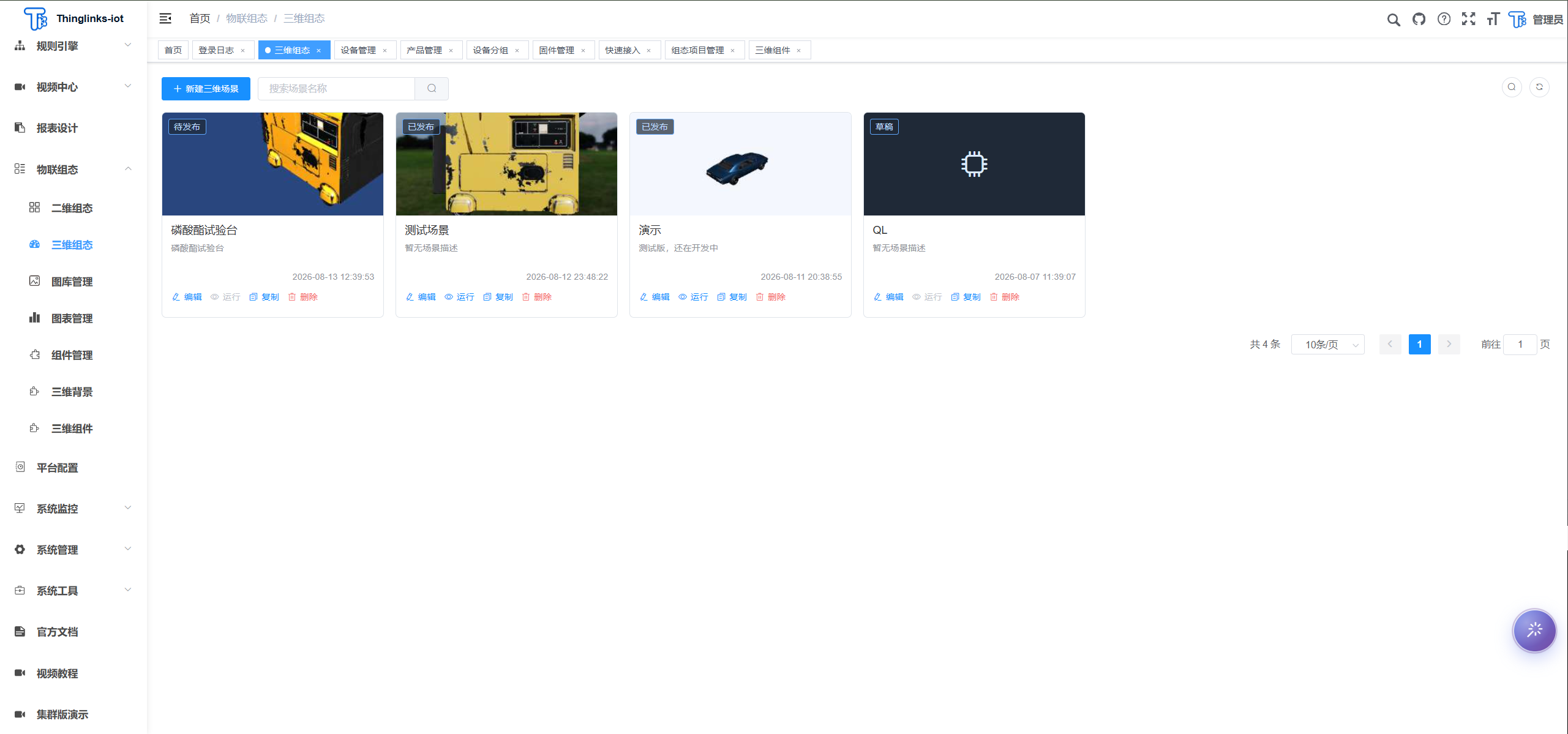

进入物联组态 > 三维组态，页面以卡片形式展示三维场景及其发布状态。

新建三维场景：填写场景名称和场景描述，创建后自动进入编辑器。
编辑：打开场景编辑器，修改模型、背景、数据绑定等配置。
运行：打开已发布的场景。存在未发布草稿时，需要先发布才能运行最新内容。
复制：复制现有场景及其配置，并设置新的场景名称和描述。
删除：删除不再使用的三维场景。

编辑三维场景

编辑器顶部提供场景、图库、模型、组件、图表和点位六类资源入口。可从左侧资源区选择内容，将模型或组件拖入中间画布，再在右侧配置所选对象。

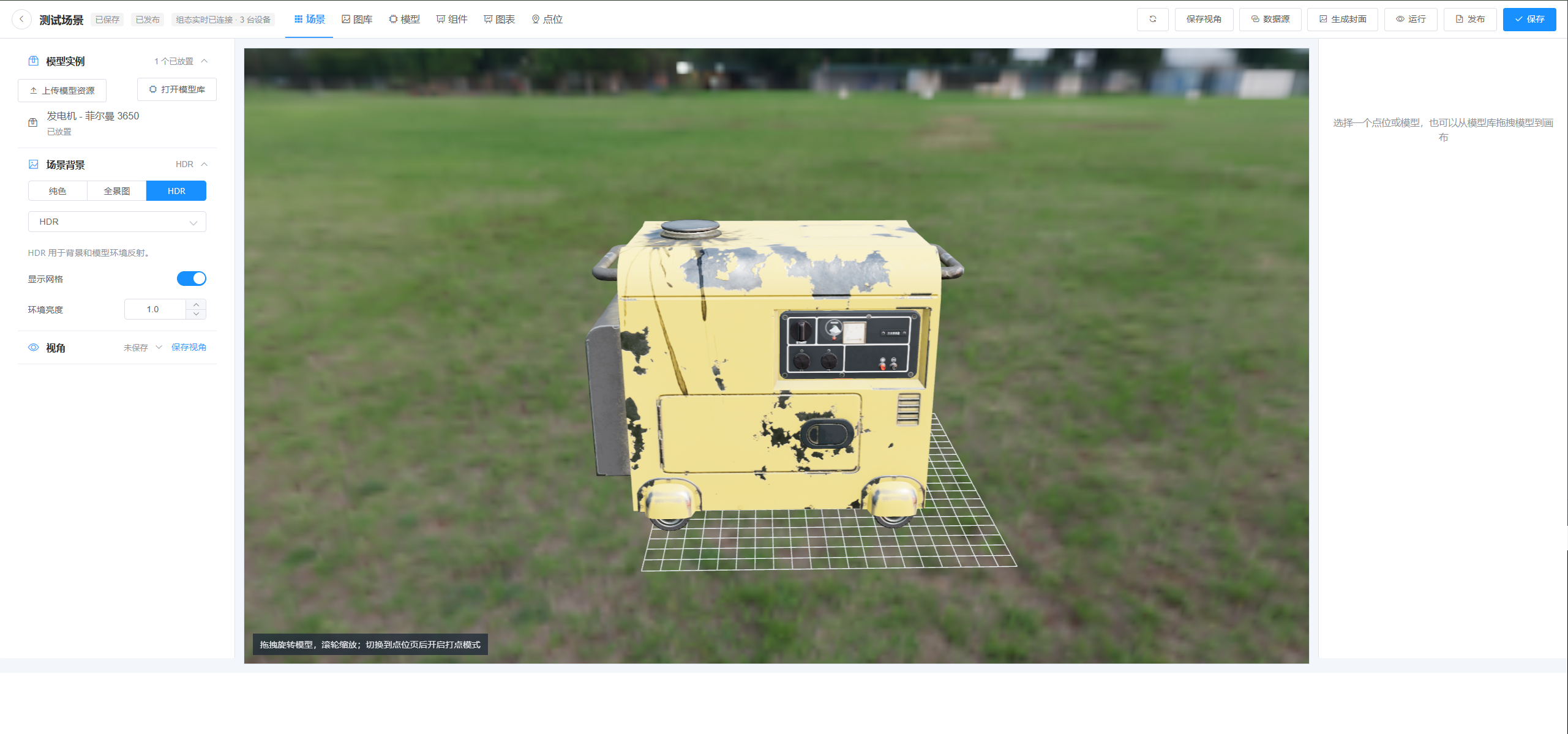

添加和调整模型

在场景 > 模型实例中上传 GLB 模型，或进入模型从三维组件库选择模型。
将模型拖入画布，可在同一场景中放置多个模型实例。
选择模型后，通过移动、旋转工具调整位置，也可在右侧精确填写 X、Y、Z 坐标、旋转角度和缩放比例。
在模型结构树中选择具体部件，可单独配置该部件的数据展示、状态效果、视频监控和控制指令。

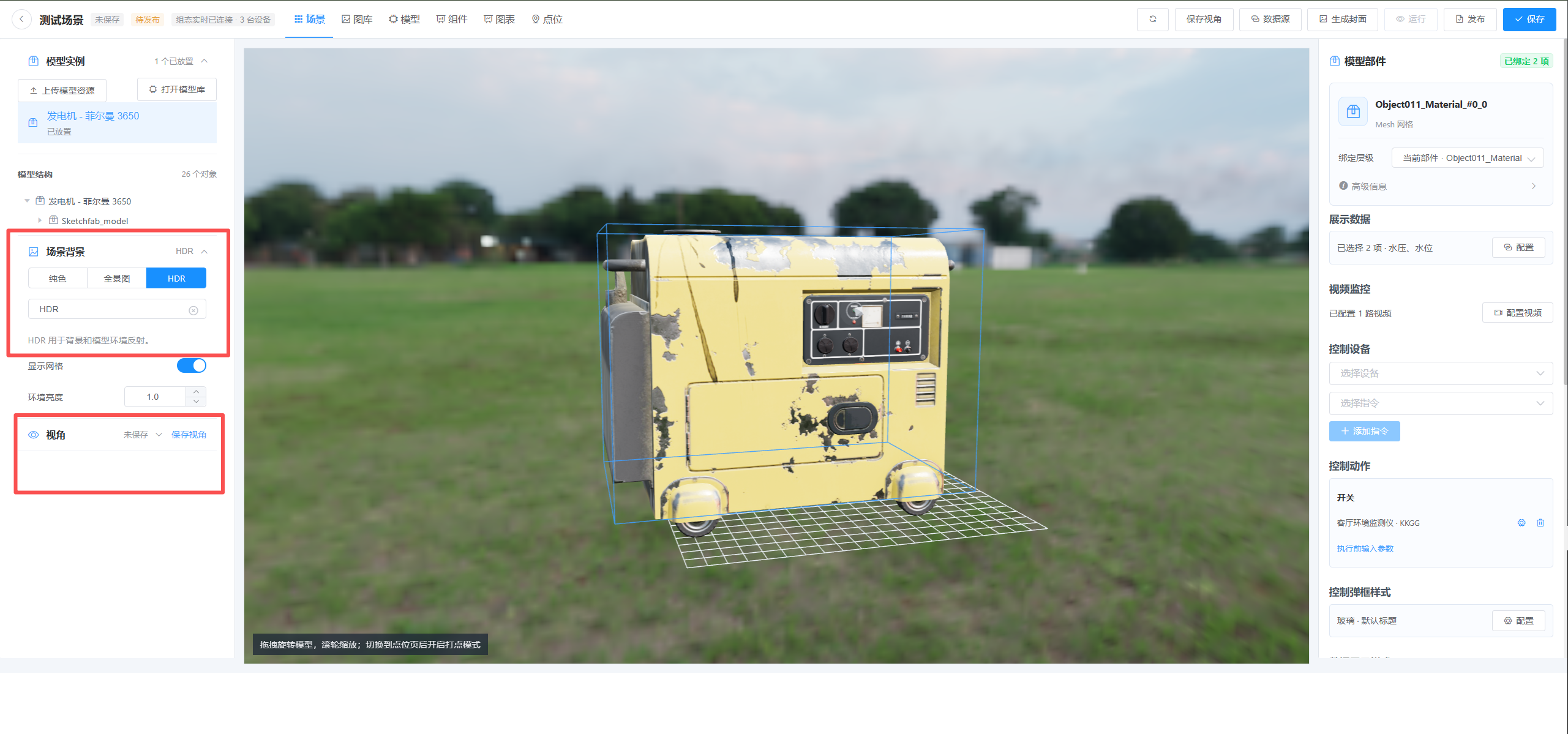

配置背景和视角

场景背景支持纯色、全景图和HDR。全景图或 HDR 可从三维背景库选择，也可填写可访问的资源地址。
HDR 同时用于场景背景和模型环境反射，可调整环境亮度。
可按需要显示或隐藏地面网格。
调整画布视角后点击保存视角，运行场景时即可使用保存的视角。

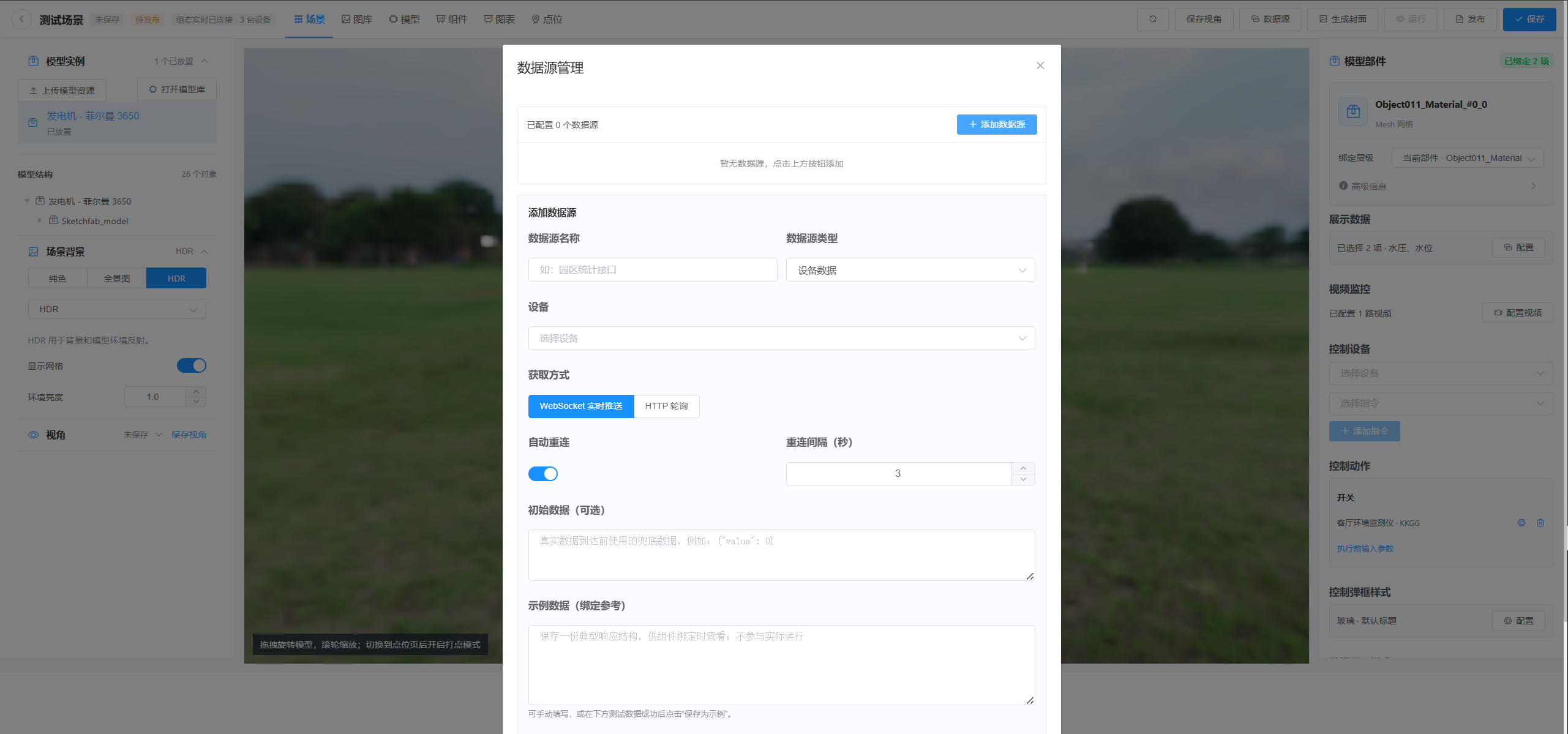

配置数据源和实时数据

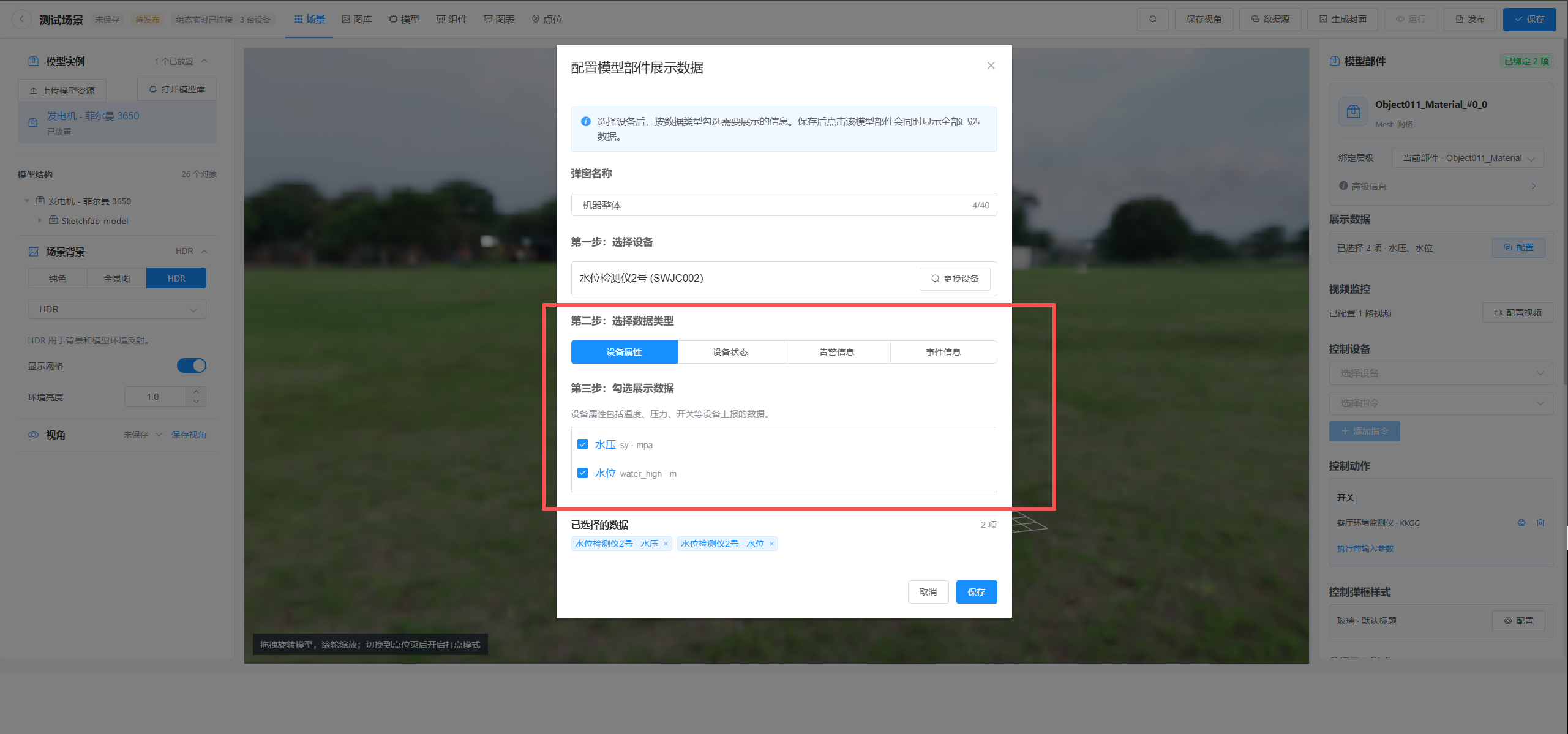

点击顶部数据源添加场景所需的数据源。添加点位或选择模型部件后，可选择设备并绑定设备属性、设备状态、告警信息或事件信息。

数据绑定支持表达式处理以及原始值、固定小数、百分比、日期时间和 JSON 等显示格式。还可配置阈值规则，在数据满足条件时触发变色、隐藏、透明度、发光、旋转、浮动或呼吸等效果。

配置视频和设备控制

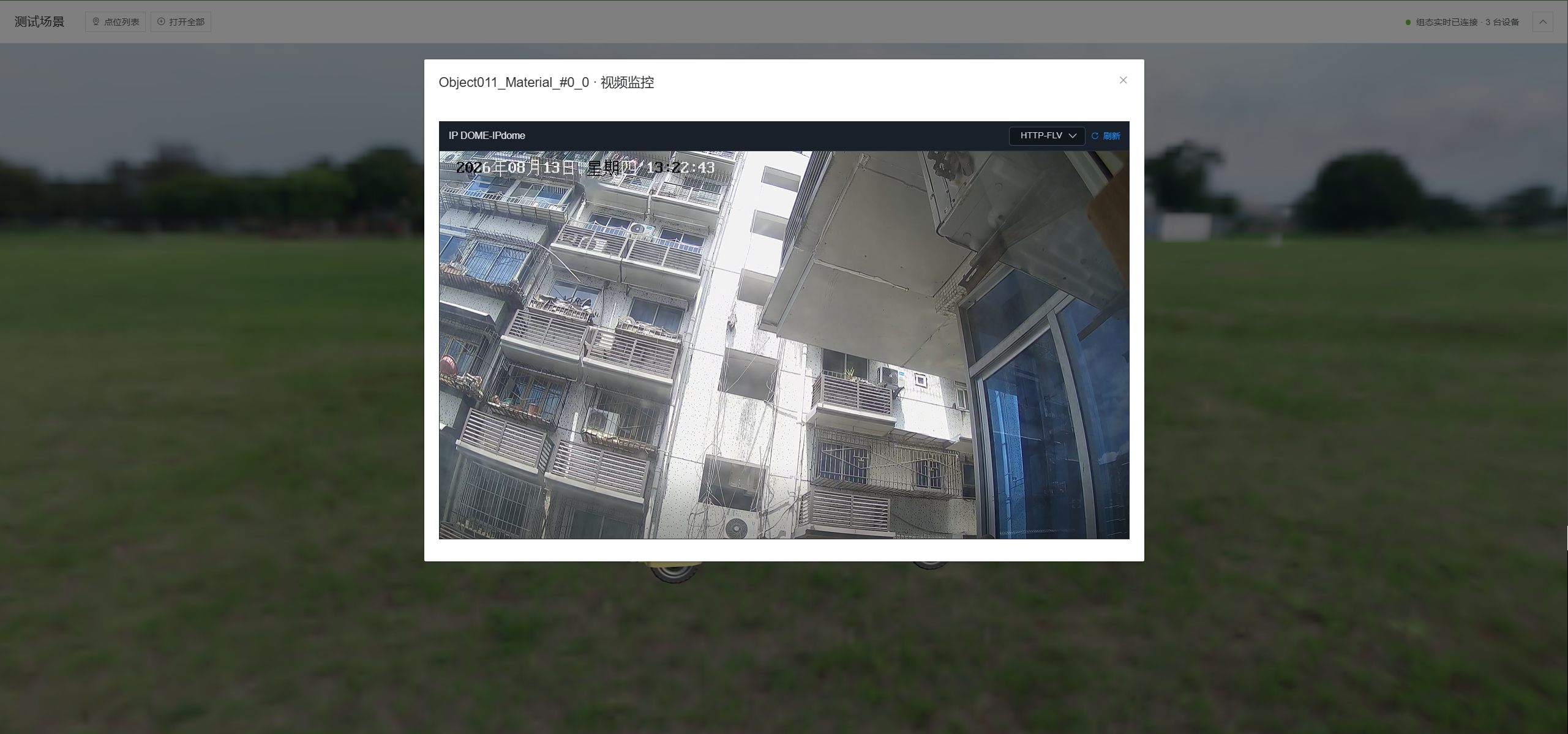

视频监控：可绑定平台中的视频设备、拉流代理、推流服务，也可填写 HLS、HTTP-FLV 或 MP4 外部地址；支持为一个对象添加多个播放视角。
设备控制：选择设备和已配置的设备指令，可设置固定下发参数，或在执行前输入数字、文本、JSON 参数。
控制弹框：可配置透明、玻璃或实色样式，以及确认标题和提示内容。

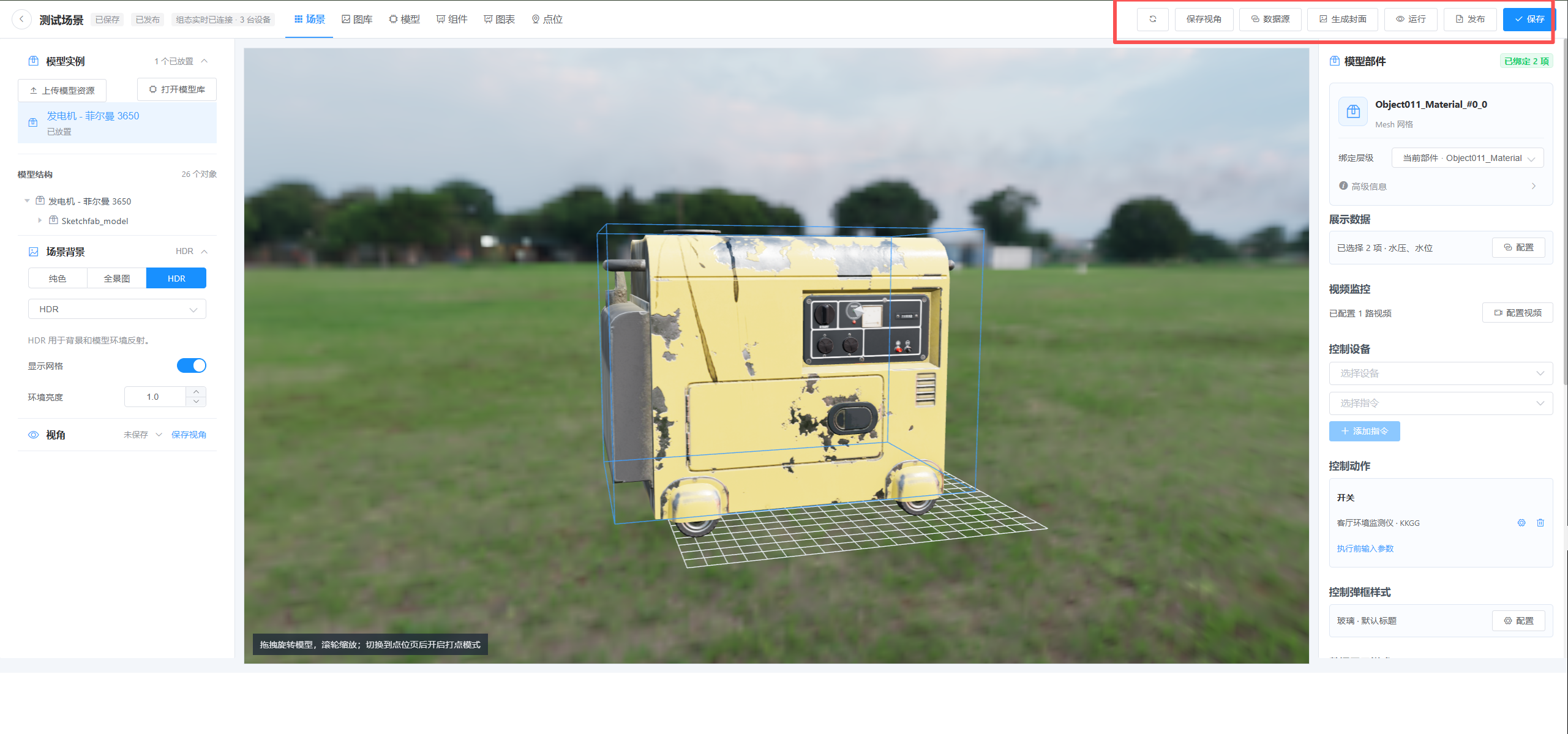

保存、发布和运行

点击保存保存当前草稿。
确认场景内容和数据绑定正确后，点击发布生成可运行版本。

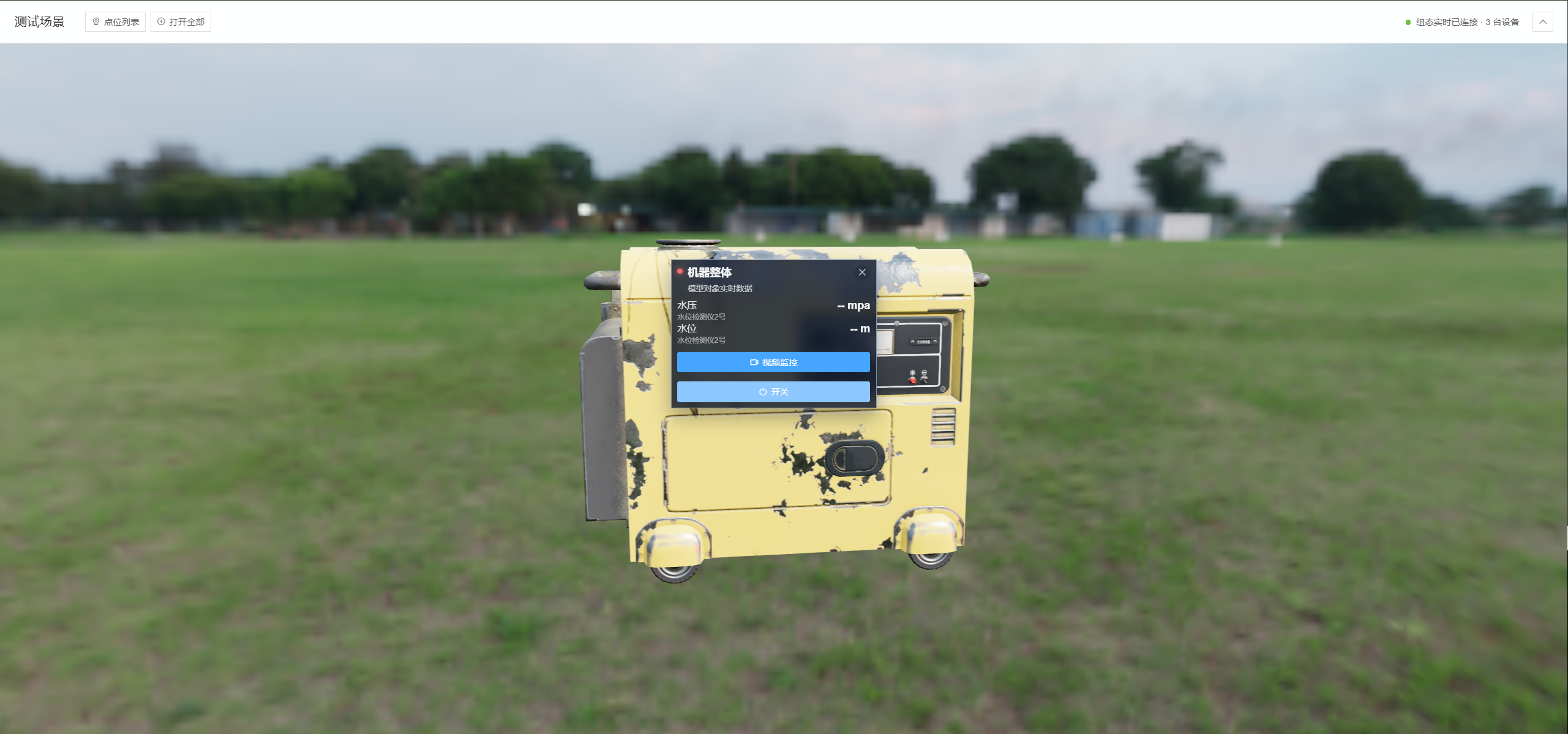

发布成功后点击运行，检查模型加载、实时数据、视频和设备控制效果。
已发布场景再次修改后会显示待发布，需要重新发布才能让运行页面使用最新内容。

可在场景中已有模型时点击生成封面，将当前画面作为场景列表封面。

注意事项

三维模型使用 GLB 格式，其他格式请用工具转换后上传，建议在保证效果的前提下控制模型面数和贴图大小。
外部模型、背景和视频地址必须允许浏览器访问；跨域限制可能导致资源加载或封面生成失败。
绑定设备指令前，应先在设备管理中完成指令配置并验证设备可正常执行。
编辑完成后应先保存再发布；仅保存草稿不会更新运行页面。
